תוכנה לשרטוט ממוחשב המיועדת לכל תחום מדעי וטכנולוגי. התוכנה מאפשרת לתכנן ולשרטט ובסיום התהליך להדפיס את התוצאות על גיליונות נייר או על קבצים אלקטרוניים. התכנון מתאפשר ברמה דו ממדית ו/או תלת ממדית על פי צרכי המשתמש. חברת Autodesk, יצרנית האוטוקאד היא גם המוציאה לאור של עשרות תוכנות ייחודיות למקצועות שונים. רוב התוכנות הייחודיות מתקשרות ביניהן באמצעות הכלים בתוכנה. לימוד אותן תוכנות מתקצר ונעשה מובן יותר לאחר הכרת היסודות של לב המערכת. לאחר לימוד יסודות התוכנה אפשר להשתמש בה לביצוע סרטוטים בהנדסה אזרחית ותוכניות אדריכליות, בניית כבישים ותוכניות טופוגרפיה, הנדסת מכונות, תהליכים טכנולוגיים וגרפיקה הנדסית, תוכניות חשמל ואלקטרוניקה, כל סוגי הסכמות ותוכניות פרמטריות, סרטוטים לצורכי הוראה ולימוד, מערך מפעל, דיאגרמות עץ מוצר ומצגות.
מקום הלימודים
חיפה - טכניון.
מתכונת הקורס
90 שעות לימוד, 22 מפגשים.
קהל היעד
המעוניינים לרכוש כלים לשרטוט בסביבת עבודה המתאימה למהנדסים, הנדסאים, אדריכלים ושרטטים.
תנאי קבלה
ידע בסיסי בתפעול מחשב, מומלץ ידע מוקדם בשרטוט בתחום מכונות, בניין, אדריכלות או חשמל וידע בסיסי באנגלית.
הסמכה
תעודת סיום בית הספר הארצי להנדסאים בקריית הטכניון.

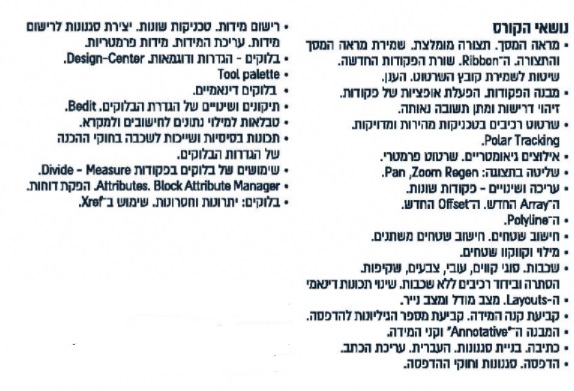

נושאי הלימוד
-
מראה המסך. תצורה ושמירתה,Ribbon
. שורת הפקודות, שמירת קובץ השרטוט, הענן
- מבנה הפקודות, אופציות פקודות, זיהוי דרישות ומתן תשובה
- שרטוט רכיבים בטכניקות מהירות ומדויקות.Polar Tracking
- אילוצים גיאומטריים, שרטוט פרמטרי
- שליטה בתצוגה
- עריכה ושינויים, פקודות,Array
,Offset
, Polyline
- חישוב שטחים, משתנים, מילוי וקווקוו
- שכבות, סוגי קווים, עובי, צבעים, שקיפות. הסתרה ובידוד רכיבים ללא שכבות, שינוי תכונות דינמי
-Layouts
, מצב מודל או נייר
- קנה המידה, קביעת מספר הגיליונות להדפסה
- המבנהAnnotative
- כתיבה. בניית סגנונות. העברית. עריכת הכתב
- הדפסה - סגנונות וחוקים
- רישום מידות - טכניקות, סגנונות, עריכה, מידות פרמטריות
- בלוקים – הגדרות ודוגמאות
-Tool palette
- בלוקים דינמיים
- תיקונים ושינויים של הגדרת הבלוקים
- טבלאות למילוי נתונים לחישובים ולמקרא.
- תכונות בסיסיות ושייכות לשכבה בחוקי ההכנה של הגדרות הבלוקים
- שימושים בלוקים בפקודותDivide - Measure
.
-Attributes. Block Attribute Manager
. הפקת דו"חות
- יתרונות וחסרונות, שימוש ב-Xref
